Language

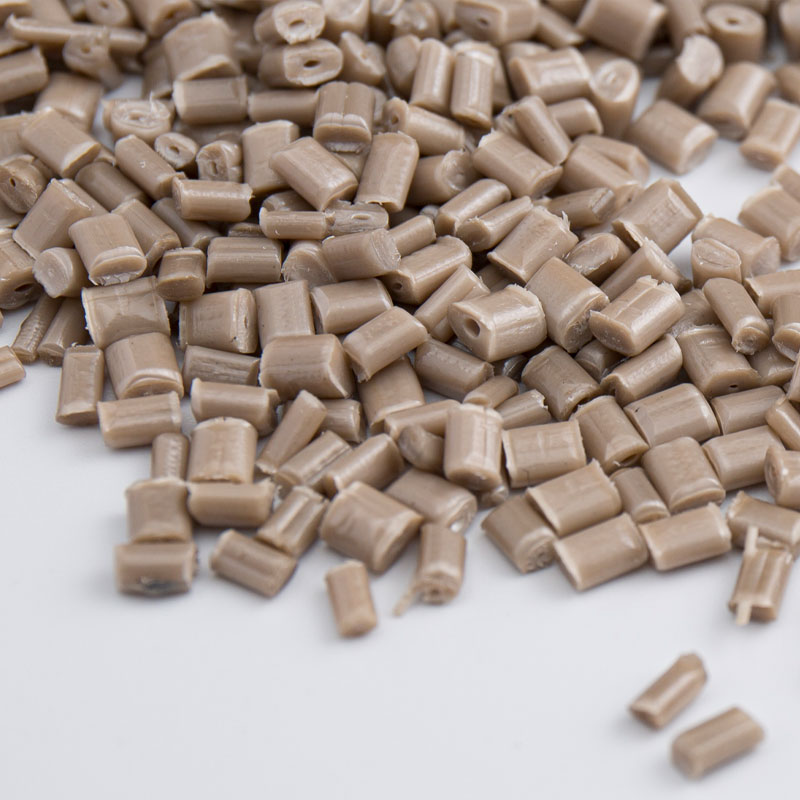

| Descrição do produto | ||||
| Identificação de Resina | Alta rigidez, excelente resistência química, resistência à abrasão, grau de contato com alimentos, esterilizado em autoclave, resistente à fadiga, esterilizado por calor, esterilizado por radiação, resistente a vapor, biocompatível, esterilizado a vapor | |||
| Cor | Cor natural ou típica | |||
| Principais aplicações | Componentes elétricos, componentes eletrônicos, aplicações robóticas, buchas de rolamentos, flanges de rolamentos, conectores, acessórios para bombas de água, vedações, instrumentos cirúrgicos | |||
| Método de processamento | Moldagem por injeção | |||
| Propriedades Típicas | Método de teste | Condição de teste | Valor | Unidade |
| Propriedades Físicas | ||||
| Densidade | DIN EN ISO 1183 | 23℃ | 1.32 | g/cm³ |
| Taxa de fluxo de fusão | DIN EN ISO 1133 | 400℃/5kg | 65 | g/10min |
| Encolhimento | GB 15585 | 1,4-1,6 | % | |
| Propriedades Mecânicas | ||||
| Resistência à tração | DIN EN ISO 527 | 50 mm/min | 100 | MPa |
| Módulo de tração | 4000 | MPa | ||
| Alongamento na ruptura | 15 | % | ||
| Resistência à Flexão | DIN EN ISO 178 | 2mm/min | 134 | MPa |
| Módulo Flexural | 3900 | MPa | ||
| Viga cantiléver Resistência ao impacto sem entalhe | DIN EN ISO180 | 4mm,23℃ | Observação | KJ/m² |
| Resistência ao impacto com entalhe Izod | DIN EN ISO 180 | 4mm,23℃ | 5.4 | KJ/m² |
| Desempenho térmico | ||||
| Temperatura de deformação térmica | DIN EN ISO 75 | 1,8 MPa, não recozido | 155 | ℃ |
| Temperatura de deformação térmica | DIN EN ISO 75 | 0,45 MPa, não recozido | 210 | ℃ |
| Temperatura de fusão | DIN EN ISO 11357 | 340 | ℃ | |
| coeficiente de expansão linear | DIN EN ISO 11359 | Fluindo, abaixo de Tg | 8h00E00 | μm/m/℃ |
| coeficiente de expansão linear | DIN EN ISO 11359 | Fluindo, acima de Tg | 8h00E00 | μm/m/℃ |
| Desempenho térmico | ||||
| Resistência de superfície | CEI 60093 | 23℃ | 1.00E 13 | Ω.CM |
| Resistência de volume | CEI 60093 | 23℃ | 1.00E 15 | Ω.CM |
| resistência de isolamento | CEI 60243 | 2,0 mm | 19 | KV/mm |
| rigidez dielétrica | CEI 62631-2-1 | 23℃ 1KHz | 2.8 | |
| fator de dissipação | CEI 62631-2-1 | 23°C 1MHz | 0.003 | |
| CTI | CEI 60112 | 200 | V | |
| Propriedades retardadoras de chama | ||||
| Propriedades retardadoras de chama | UL94 | 0,3 mm | V0 | |
| Propriedades retardadoras de chama | UL94 | 0,5mm | V0 | |
| Propriedades retardadoras de chama | UL94 | 1 mm | V0 | |
| Propriedades retardadoras de chama | UL94 | 1,5mm | V0 | |
| Índice de inflamabilidade do fio incandescente | IEC60695-2-12 | 0,75 mm | 960 | ℃ |
| Índice de inflamabilidade do fio incandescente | IEC60695-2-12 | 1,5mm | 960 | ℃ |
| Índice de inflamabilidade do fio incandescente | IEC60695-2-12 | 3mm | 960 | ℃ |
| Índice de inflamabilidade do fio incandescente | IEC60695-2-13 | 0,75 mm | 850 | ℃ |
| Índice de inflamabilidade do fio incandescente | IEC60695-2-13 | 1,5mm | 850 | ℃ |
| Índice de inflamabilidade do fio incandescente | IEC60695-2-13 | 3mm | 960 | ℃ |
Nota:
(1) Os dados representam valores típicos e são fornecidos apenas para referência do cliente. Não constitui uma garantia de padrões mínimos ou máximos de qualidade, nem qualquer outra forma de garantia.
(2) O desempenho pode variar entre cores diferentes.
Nota:
Os dados e informações aqui contidos são baseados em nosso conhecimento e experiência atuais. Caso surjam novos conhecimentos ou experiências no futuro, reservamo-nos o direito de modificar as informações e dados aqui contidos sem aviso prévio. Como as condições de uso e as leis aplicáveis podem variar de acordo com o local e o horário, é responsabilidade do cliente determinar se os produtos e as informações sobre os produtos aqui descritos são adequados para o uso pretendido e garantir que o local de trabalho e os métodos de manuseio do produto estejam em conformidade com as leis aplicáveis e outras regulamentações governamentais. A Lisu New Materials não assume nenhuma responsabilidade ou obrigação em relação a este documento, nem fornece quaisquer garantias. Todas as garantias implícitas relativas à comercialização ou adequação a uma finalidade específica dos produtos aqui descritos são expressamente excluídas.
Este texto não contém garantias de qualquer tipo. Todas as garantias implícitas de comercialização ou adequação a uma finalidade específica são expressamente excluídas.
| Processo típico de moldagem por injeção | |
| Secagem de Plástico | |
| Tempo de secagem | 2–4 horas |
| Temperatura de secagem | 130–150°C |
| Equipamento de secagem | Secador de ar quente |
| Tipo de secagem | Secagem contínua (processo de produção) |
| Moldagem por injeção Process | |
| Seção do bocal | 370~390°C |
| Seção de Plásticos | 380~400°C |
| Seção de transporte | 360 ~ 380 ℃ |
| Temperatura máxima de injeção | 450°C |
| Pressão de injeção | 30~70MPa |
| Velocidade de injeção | 30 ~ 75 mm/s |
| Pressão de PlastificaçãoVelocidade | Pressão: 35–70 MPa Velocidade: 50–100 mm/s |
| Contrapressão de plastificação | 20~60MPa |
| Temperatura recomendada do molde | 170 ~ 220 ℃ |
Isenção de responsabilidade: Os processos de moldagem por injeção mencionados acima podem variar dependendo da geometria do produto, do design do molde e das especificações da máquina de moldagem por injeção. Ajustes específicos devem ser feitos de acordo com as circunstâncias reais.
